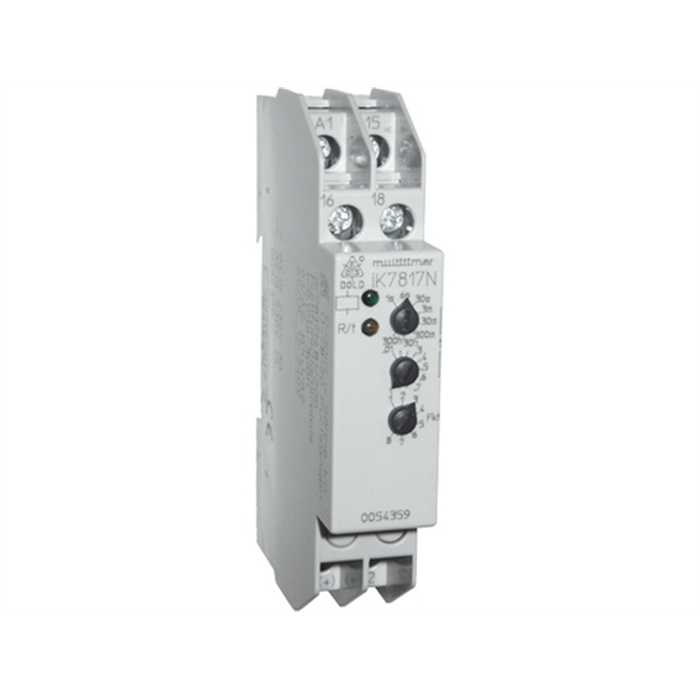

RELAIS TEMPORISATEUR MULTIFONCTION 12-240VAC/DC

Détails produit

Boîtier d'un module de largeur (17,5 cm)
8 fonctions temporisées peuvent être sélectionnées par commutateur rotatif :
– temporisation à l'enclenchement
– contact de passage à l'enclenchement
– impulsion 0,5 s retardée
– clignoteur commençant par l'impulsion
– temporisateur au déclenchement
– formateur d'impulsion
– contact de passage au déclenchement
– temporisateur à l'enclenchement et au déclenchement
8 plages de temporisation permettent de régler une durée comprise entre 0,02 s et 300 h
2 diodes lumineuses indiquent la mise sous tension et la position des contacts et de l'écoulement de la temporisation.
caractéristiques techniques
Circuit d'alimentation multitension de 12 à 240 V AC/DC
Plage de tension : 80 à 110 % UN
Consommation : 1,5 VA/12 V AC; 3 VA/240 V AC
Seuil de déclenchement A1/A2 : 7,5 V AC/7 V DC
Seuil de déclenchement B1/A2 : 1,5 V AC/4 V DC
Durée de réarmement : = 80 ms
Dérive : = 0,5 %
1 contact inverseur
Pouvoir de coupure : 3 A/230 V AC selon AC 15 pour contact NO et 1 A/230 V AC selon AC 15 pour contact NF
Fusible maximal : 4 AgL
Température maximale : -40 à +60 °C
Degré de protection : IP20 pour le bornier, IP40 pour le boîtier.
